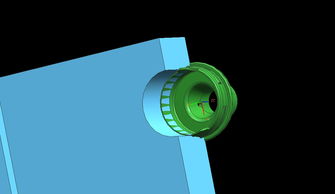

針對您在CAD軟件技術學習交流區提出的UG干涉問題（如圖一所示，產品與體存在干涉，進行簡單干涉檢查后未得到兩個物體相交的部分，而是直接得到圖二的橙色整體物體），這是一個在三維建模與裝配分析中常見且重要的技術疑問。下面將詳細解析可能的原因并提供解決思路，供各位技術愛好者交流指教。

問題核心：干涉檢查的輸出理解

在UG（現稱Siemens NX）等CAD軟件中，“干涉檢查”（Interference Check）功能通常用于檢測裝配體中零件之間是否存在空間重疊（即干涉）。但需注意，其輸出結果可能因軟件設置或操作方式不同而有所差異：

1. 默認輸出模式：許多CAD軟件的干涉檢查默認會高亮或生成一個包含整個干涉區域的新實體（即您提到的“橙色物體”）。這個實體并非嚴格意義上的“僅相交部分”，而是軟件為直觀展示干涉，將發生干涉的一個或多個零件整體或其干涉區域的外接體進行突出顯示。這可能是因?yàn)檐浖⒏缮娌糠忠暈橐粋€(gè)臨時組合體，用于快速定位問題。
2. 相交部分提取功能：若需精確獲取兩個物體的相交體積（即布爾運算中的“交集”），通常應使用布爾運算工具（如“相交”或“求交”命令），而非干涉檢查。干涉檢查側重于“檢測是否存在干涉”，而布爾運算則用于“生成幾何結果”。

可能原因與解決方案

1. 軟件設置差異：

• 檢查UG中的干涉檢查選項。在“裝配導航器”或“分析”菜單下，干涉檢查可能有多種輸出類型（如“高亮顯示”“創建干涉體”等）。若設置為“創建干涉體”，軟件可能生成一個包裹干涉區域的簡化實體（如圖二橙色物體），而非精細的相交曲面。

• 建議：嘗試更改設置，選擇“高亮顯示干涉面”或類似選項，或直接使用“布爾相交”命令（在建模模塊中，選擇兩個體后應用“相交”操作）。

1. 幾何復雜性影響：

• 如果產品與體的結構復雜（如曲面交錯），軟件可能在計算干涉時為優化性能，自動生成一個近似包圍盒或整體實體，而非精確的相交幾何。這在大型裝配體中較為常見。

• 建議：簡化模型或局部檢查?？上入[藏?zé)o關部件，僅對干涉區域的兩個體單獨進行布爾運算，以獲取精確交集。

1. 操作步驟澄清：

• 確保您執行的是“干涉檢查”而非“合并”或“聯合”等操作。干涉檢查通常位于“分析”菜單下，用于報告干涉狀態；若誤用“組合”類命令，可能會直接生成合并后的體。

• 建議：回顧操作流程：

• 正確路徑：分析 → 裝配間隙 → 干涉檢查（設置輸出類型）。

• 替代方案：直接使用建模中的“相交”命令（插入 → 組合 → 相交）。

技術交流延伸

• UG中的干涉體：UG生成的干涉體有時為“輕量化”表示，旨在快速可視化，而非可編輯的精確幾何。如需進一步處理（如測量體積、修改），建議轉換至常規建模環境。
• 實踐技巧：對于頻繁的干涉分析，可錄制宏或使用檢查模板，自動化輸出所需格式（如生成相交部分片體）。

###

您遇到的問題很可能源于軟件默認將干涉區域整體高亮為獨立實體，而非提取純粹交集。解決方向包括調整干涉檢查設置、使用布爾運算直接獲取相交部分，或結合簡化模型以細化分析。希望此解析能幫助您更高效地利用UG進行設計驗證，也歡迎社區進一步分享經驗！

（注：由于無法查看具體圖片，以上分析基于常見UG工作流程。若問題涉及特定版本或插件，建議補充詳細信息以便深入探討。）
